Dans la supply chain et les environnements industriels, l’encodage RFID UHF et le verrouillage permanent des étiquettes RFID UHF sont devenus essentiels pour garantir la traçabilité RFID, la sécurité RFID et l’authentification des produits.
Que ce soit pour le RFID inventory, le track & trace ou la lutte contre la contrefaçon, sécuriser les données d’un tag RFID UHF EPC Class1 Gen2 est une étape critique du processus print and encode.
Ce guide technique explique comment encoder et verrouiller définitivement un tag RFID UHF avec BarDesigner, en utilisant des commandes ZPL compatibles avec une imprimante Zebra RFID.
Résumé rapide : encodage et verrouillage RFID UHF
Pour imprimer, encoder et appliquer un verrouillage permanent sur une étiquette RFID UHF, il faut :
- Identifier le type de puce RFID UHF et sa structure mémoire (EPC memory, User memory, TID)
- Créer un template d’étiquette RFID dans BarDesigner
- Ajouter le composant RFID UHF pour l’encodage
- Insérer un composant « Valeur littérale » contenant la commande ZPL de verrouillage permanent
- Tester l’encodage et le verrouillage sur des tags RFID de test avant la production
Encodage RFID UHF et print and encode avec BarDesigner
L’encodage RFID UHF consiste à écrire des données dans la mémoire d’un smart label RFID, généralement au moment du label printing.
Avec BarDesigner, ce processus s’intègre directement dans un flux print and encode, combinant impression visuelle et écriture RFID en une seule opération.
Les étiquettes RFID UHF reposent sur le standard EPC Class1 Gen2, qui définit les règles de communication, de sécurité et de gestion des mémoires RFID.
Identifier la puce RFID UHF et sa mémoire
Avant tout encodage ou verrouillage, il est indispensable d’identifier précisément la puce RFID utilisée.
Points à vérifier :
- Fabricant et modèle de la puce RFID UHF
- Conformité au standard EPC Class1 Gen2
- Organisation des mémoires :
- EPC memory : identifiant produit
- User memory : données applicatives
- TID : identifiant unique du tag
- Gestion des mots de passe :
- Access password
- Kill password
- Types de verrouillage tag UHF supportés (temporaire ou permanent)
Cette étape est essentielle pour assurer la compatibilité des commandes ZPL et éviter toute perte de données irréversible.

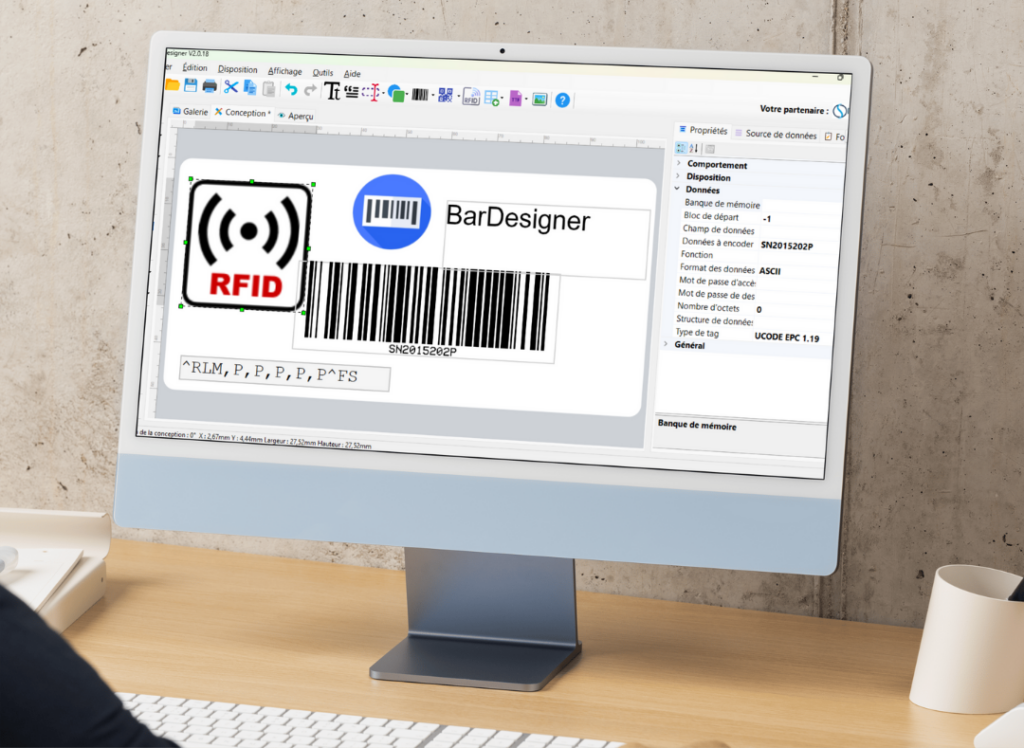

Création du template d’étiquette RFID dans BarDesigner
Une fois la puce identifiée, vous pouvez créer votre template d’étiquette RFID UHF.
Étapes dans BarDesigner :
- Créer l’étiquette avec les zones imprimées (texte, code-barres, logo)
- Ajouter les champs dynamiques nécessaires
- Insérer le composant RFID UHF
- Positionner la valeur à encoder dans la EPC memory ou la user memory
Ce processus garantit un label printing cohérent entre les données visibles et les données RFID encodées.
Commandes ZPL pour le verrouillage permanent RFID UHF
Le verrouillage permanent d’un tag RFID UHF se fait via des commandes ZPL RFID, envoyées directement à l’imprimante Zebra.
Comment ajouter le verrouillage permanent :
- Ajouter un composant « Valeur littérale » dans le template BarDesigner
- Insérer la commande ZPL correspondant au Permanent Lock du tag RFID UHF
- Associer la commande à la zone mémoire concernée (EPC ou User)
Important
Le verrouillage permanent RFID est irréversible sur la zone verrouillée.
Il est impératif d’effectuer des tests sur des tags de contrôle avant toute mise en production.
Commandes ZPL pour le composant Permanent Lock :
| Fabricant | Tag | Accéder mot de passe | Tuer mot de passe | Mémoire Utilisateur | Mémoire EPC | Verrouillage EPC | Verrouillage permanent | ZPL à verrouiller | ZPL vers Permalock |
| NXP | UCODE8 | Oui | Oui | 96 bits | 32 bits | Oui | Oui | ^RLM,L,L,L,L^FS | ^RLM,P,P,P,P^FS |
| NXP | UCODE8 | Oui | Oui | 128 bits | N/A | Oui | Oui | ^RLM,L,L,L^FS | ^RLM,P,P,P^FS |
| NXP | UCODE9 | N/A | Oui | 96 bits | N/A | Non | Oui | N/A | ^RLM,P,P,P,P,P^FS |
| Impinj | Monza R6 | N/A | N/A | 96 bits | N/A | Non | Oui | N/A | ^RLM,P,P,P,P,P^FS |
| Impinj | Monza R6-P | Oui | Oui | 128 bits (96 bits) | 32 bits (64 bits) | Oui | Oui | ^RLM,L,L,L,L^FS | ^RLM,P,P,P,P^FS |
| Impinj | M730 | Oui | Oui | 128 bits | N/A | Oui | Oui | ^RLM,L,L,L^FS | ^RLM,P,P,P^FS |
| Impinj | M750 | Oui | Oui | 96 bits | 32 bits | Oui | Oui | ^RLM,L,L,L,L^FS | ^RLM,P,P,P,P^FS |
Sécurisation RFID : Access password, Kill password et mémoires
La sécurité RFID repose sur plusieurs mécanismes :
- Access password : protège l’accès aux zones mémoire (EPC memory, User memory)
- Kill password : permet de désactiver définitivement un tag RFID
- Verrouillage permanent : empêche toute modification ultérieure des données
Le bon paramétrage de ces éléments est indispensable pour des applications de RFID authentication, de track & trace ou de contrôle d’accès.
Test et validation de l’encodage RFID UHF
Avant le lancement en RFID production, une phase de test est obligatoire.
Étapes de validation :
- Encoder et relire les données RFID sur un tag UHF de test
- Appliquer le verrouillage permanent
- Vérifier que la EPC memory ou la user memory est protégée
- Confirmer la lisibilité RFID sur différents lecteurs
RFID UHF en production : traçabilité et supply chain
Une fois validé, le processus peut être déployé en production.
Les étiquettes RFID UHF verrouillées sont utilisées pour :
- La traçabilité RFID dans la supply chain
- Le RFID inventory en temps réel
- Le track & trace logistique
- La sécurité RFID et l’authentification produit
Le respect des standards EPCglobal et GS1 garantit l’interopérabilité et la conformité des solutions RFID.
Conclusion
L’encodage RFID UHF avec verrouillage permanent est une étape clé pour sécuriser les smart labels RFID dans les environnements industriels.
Grâce à BarDesigner, aux commandes ZPL et à une imprimante Zebra RFID, il est possible de mettre en place un processus print and encode fiable, sécurisé et conforme aux standards internationaux.
FAQ – Encodage et verrouillage RFID UHF
Qu’est-ce que l’encodage RFID UHF ?
L’encodage RFID UHF consiste à écrire des données dans la mémoire d’une étiquette RFID UHF EPC Class1 Gen2, généralement lors du label printing.
Le verrouillage permanent RFID est-il réversible ?
Non. Le verrouillage permanent d’un tag RFID UHF est définitif sur la zone mémoire concernée.
BarDesigner est-il compatible avec les imprimantes Zebra RFID ?
Oui, BarDesigner est compatible avec les imprimantes Zebra RFID via l’utilisation des commandes ZPL.
Pourquoi sécuriser une étiquette RFID UHF ?
La sécurisation garantit la traçabilité RFID, empêche la fraude et renforce l’authentification produit dans la supply chain.
